How to use Lenze software - EasyStarter (2)

Lenze EasyStarter  제품 연결 방법, 파라미터 파일을 기기에 전송하는 방법, 실시간 그래프 사용법을 알려드리겠습니다.

(How to connect to the product with EasyStarter, How to download a parameter file to the device, How to use Trend)







1. 제품 연결

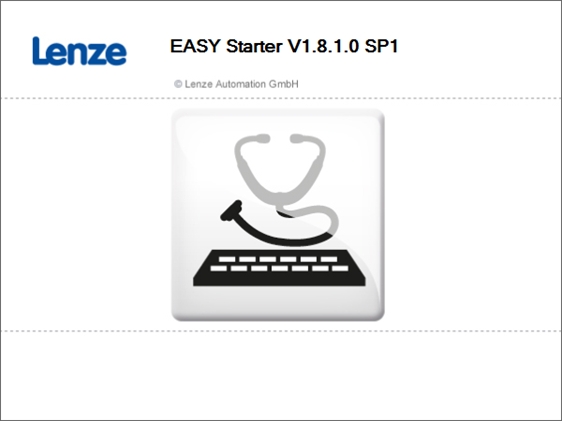

Lenze "EasyStarter" 를 실행합니다.

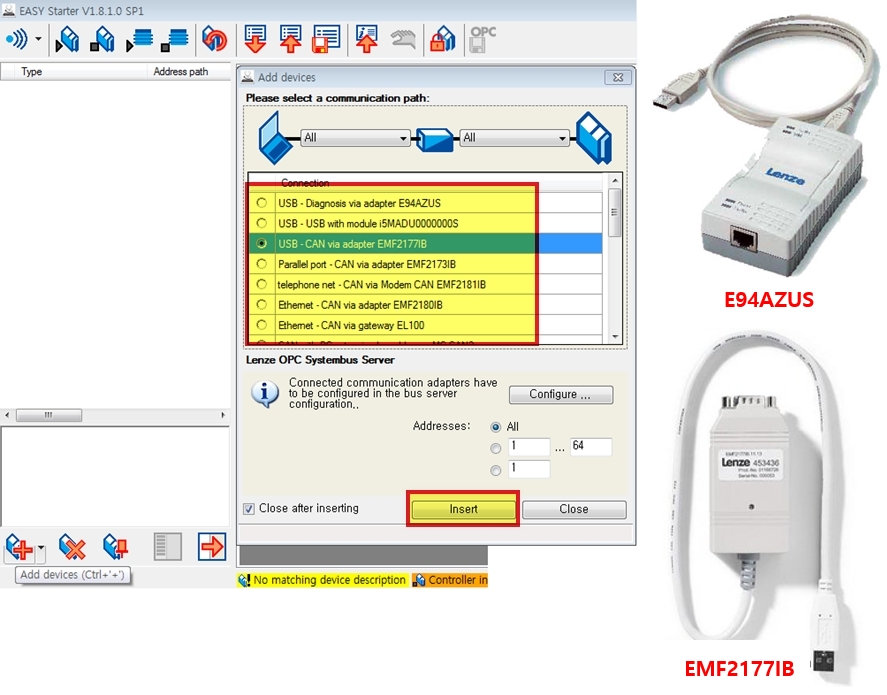

기기와 연결하기 위한 설정화면 입니다. 연결 케이블 종류를 선택하고 [Insert] 를 클릭하면, 기기를 검색합니다.









2. 파라미터 파일을 기기에 전송하기

기기 연결에 성공하면 화면 좌측에 연결된 기기가 나타납니다.

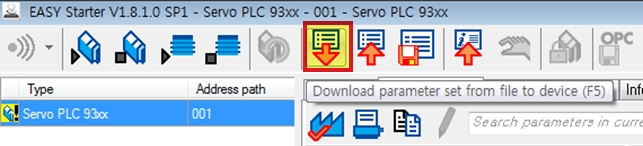

상단 아이콘 중에서 'Download' 아이콘을 클릭합니다.

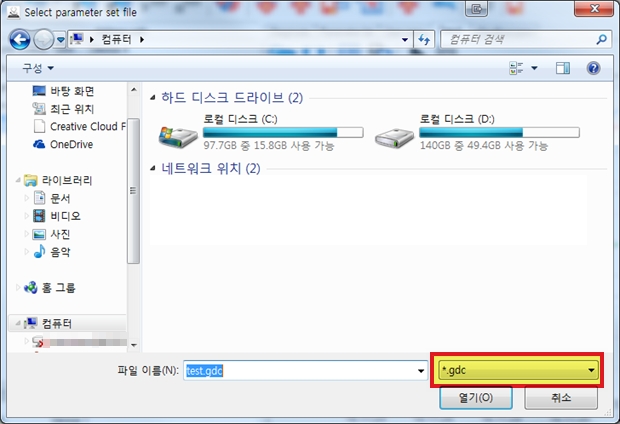

파라미터 파일이 저장된 경로를 선택합니다. 파일 확장자는 "gdc" 입니다.

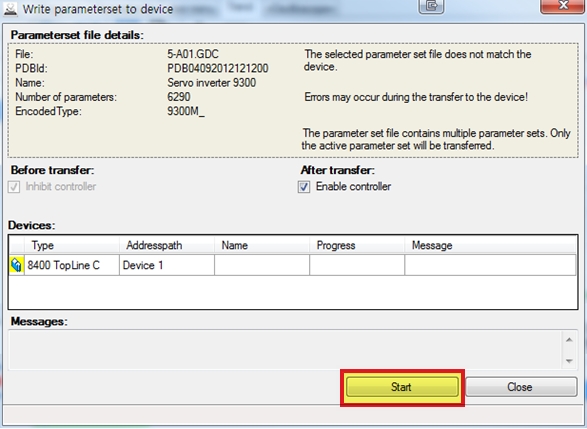

불러온 파라미터 파일 정보와 전송할 기기 정보가 표시됩니다.

[Start] 를 클릭하면 전송이 시작됩니다.

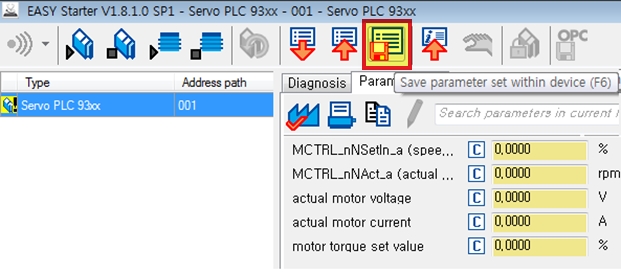

파일 전송 후에는 반드시 "파라미터 저장" 아이콘을 클릭하여 기기에 저장합니다.









3. 실시간 그래프 기능 - Trend

Lenze EasyStarter 에서는 실시간 그래프 기능을 지원합니다.

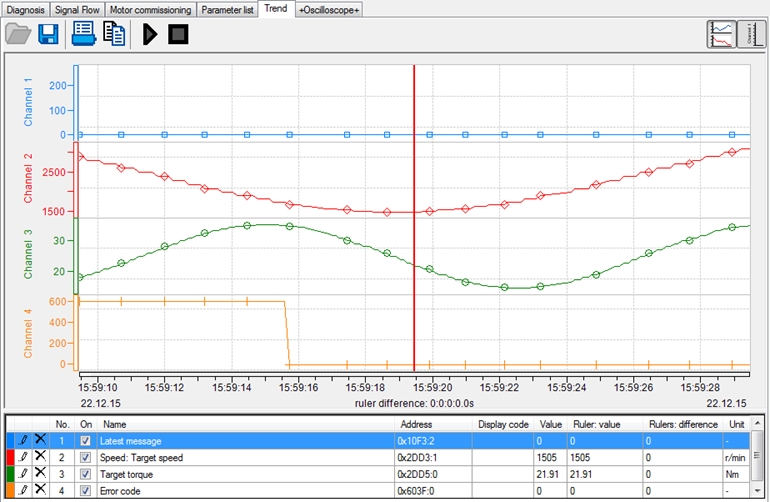

[Trend] 탭을 클릭하면 그래프 화면이 나타납니다.

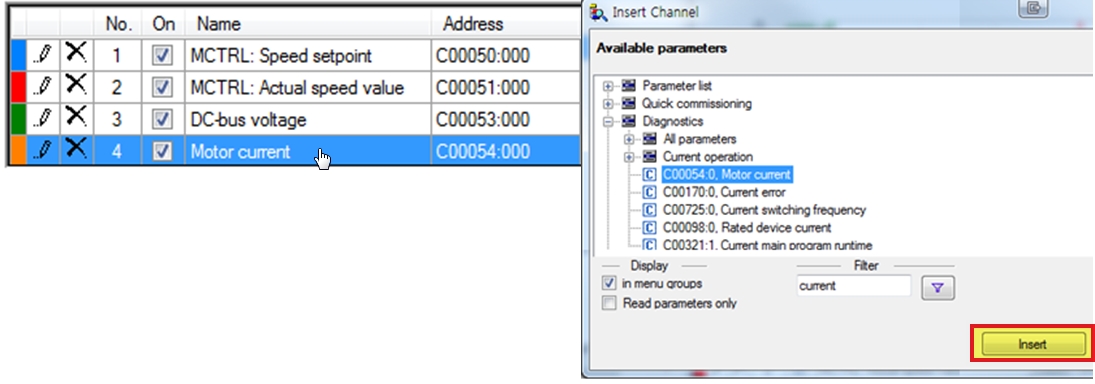

채널의 이름을 더블클릭하면 모니터링하고자 하는 항목이 변경 가능합니다.

[Insert Channel] 창에서 원하는 파라미터를 선택하고 [Insert] 를 클릭합니다.

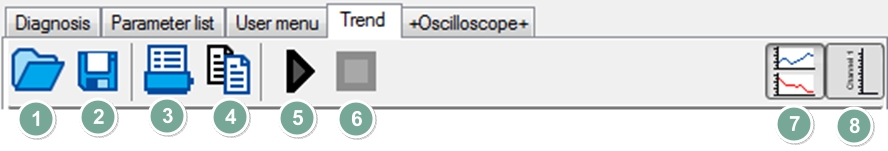

상단 아이콘 메뉴입니다.

① 파일 불러오기

② 파일 저장

③ 인쇄

④ 캡쳐

⑤ 레코딩 시작

⑥ 레코딩 정지

⑦ 그래프 표시 변경

⑧ 채널 표시





파라미터를 파일로 저장하는 방법은 아래 포스팅을 참고하시기 바랍니다.



Lenze EasyStarter 파라미터 파일로 저장하기
