How to use Lenze Software - VisiWinNet



Lenze HMI 작화 소프트웨어 VisiWinNet 사용법을 알려드리겠습니다.





1. 프로젝트 생성

Lenze VisiWinNet 을 실행하면 빈 화면이 나옵니다.

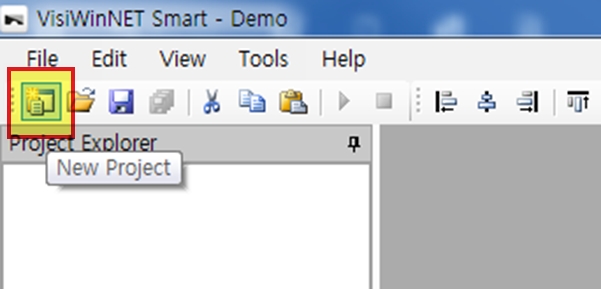

'새 프로젝트' 아이콘을 클릭합니다.

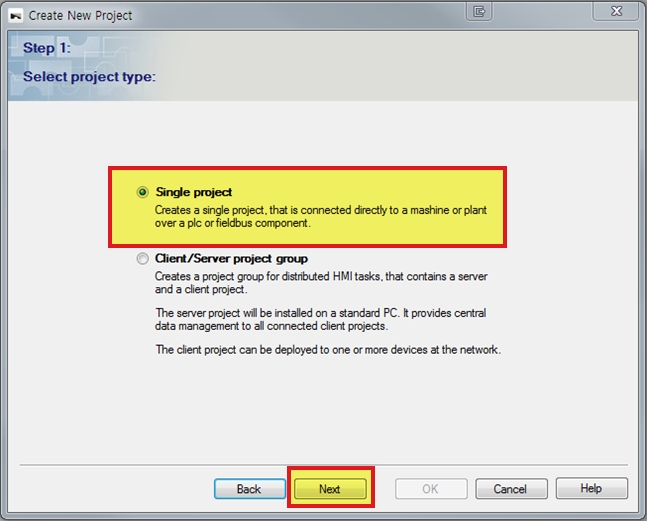

[Single project] 를 클릭합니다.

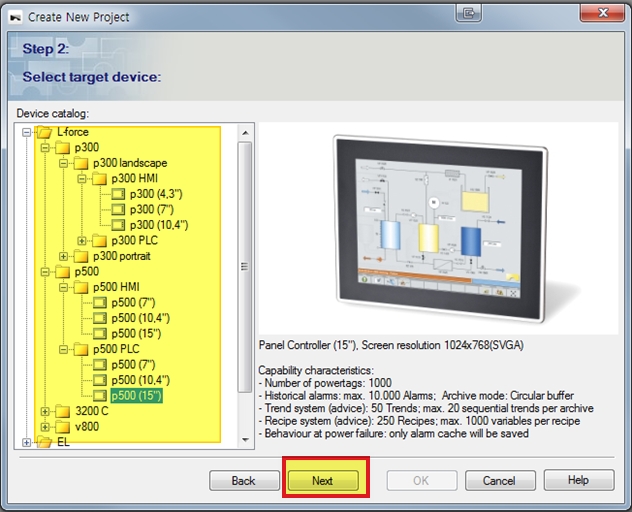

HMI 제품을 선택하고 [Next] 를 클릭합니다.

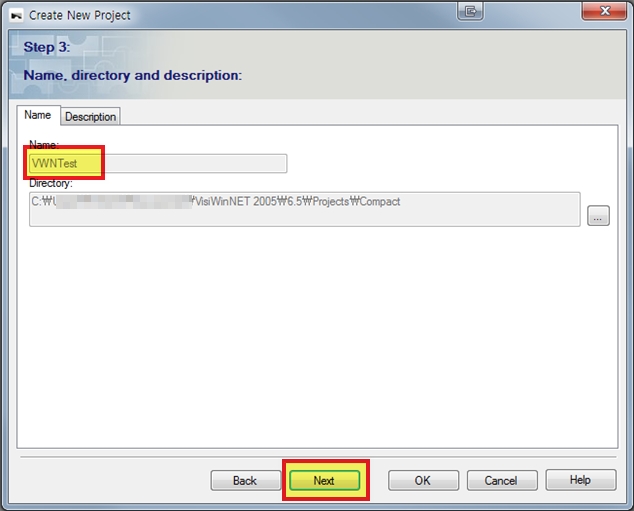

파일 저장경로와 이름을 입력하고 [Next] 를 클릭합니다.

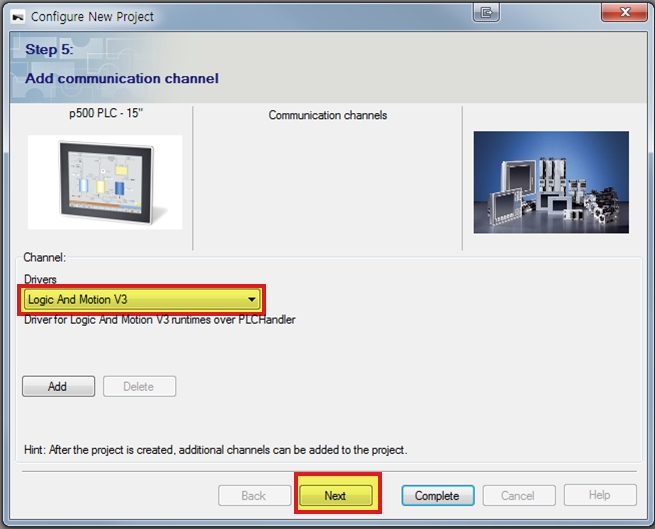

통신채널을 설정합니다. [Logic and Motion V3] 를 선택하고, [Next] 를 클릭합니다.

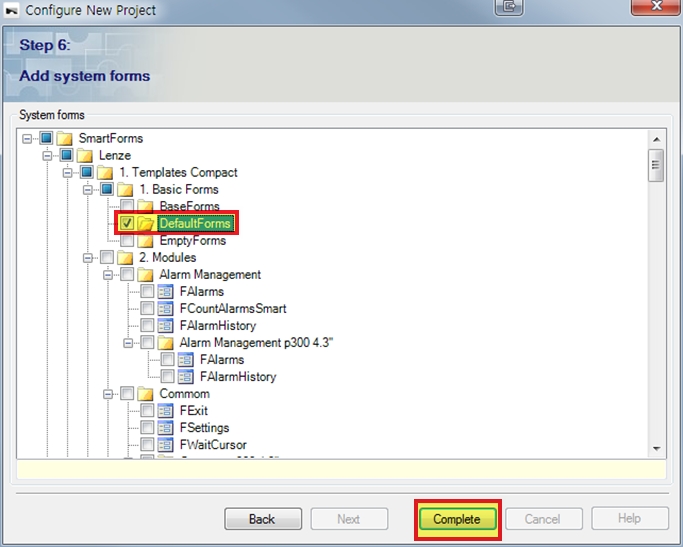

기본적인 형태 [DefaultForms] 를 선택하고 [Complete] 를 클릭하면 프로젝트 생성이 완료됩니다.







2. 화면 구성

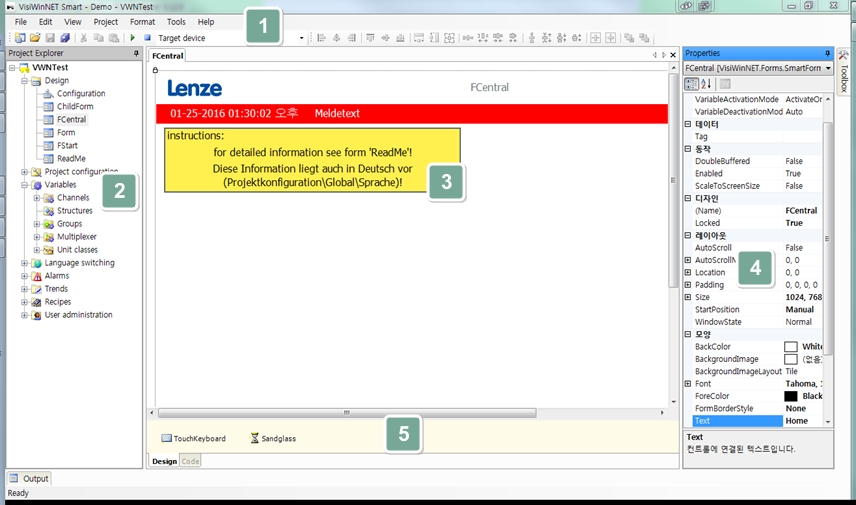

화면은 크게 5개로 구성되어 있습니다. 각 화면에 대한 설명입니다.

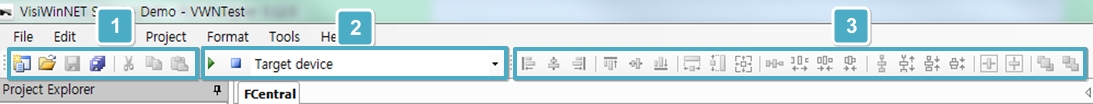

1) 상단 아이콘

① 새 프로젝트 / 열기 / 저장 / 전체저장 / 잘라내기 / 복사 / 붙여넣기

② 실행 / 정지 / 실행대상

③ 정렬 관련 메뉴

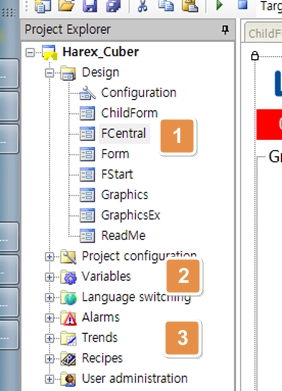

2) Project 창



① Design : 각 화면 이름

② Variables : PLC의 변수 설정

③ Trend : 실시간 그래프 기능 (속도, 전류 등)

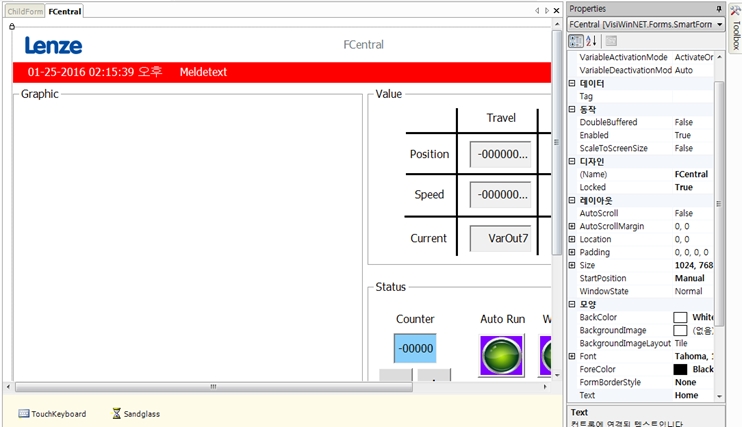

3) 디자인 화면

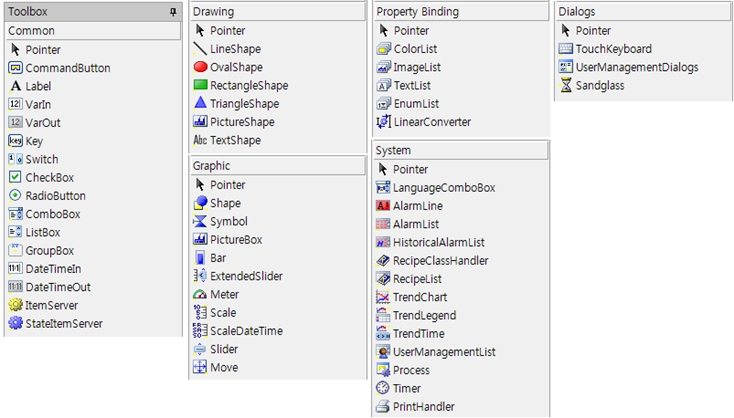

4) 도구상자

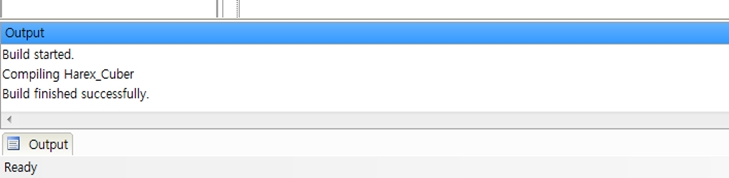

5) 메시지 창







3. 파일 전송

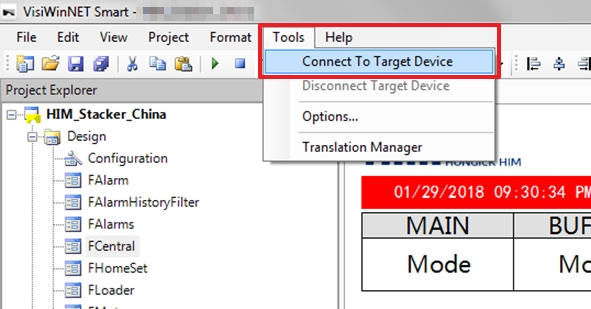

상단 메뉴 [Tools] 의 [Connect To Target Device] 를 클릭합니다.

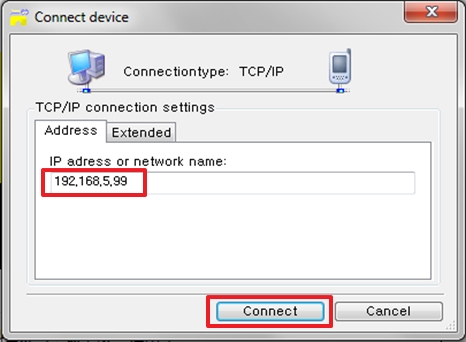

HMI IP주소를 입력하고 [Connect] 를 클릭합니다.







혹시, 이미 HMI에 프로그램이 실행중이라면 기존 프로그램을 정지시켜야 합니다.

그렇지 않으면, 프로그램 다운로드 할 때 에러가 발생합니다.

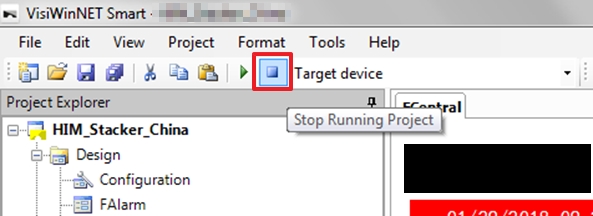

"Stop Running Project" 아이콘을 클릭합니다.

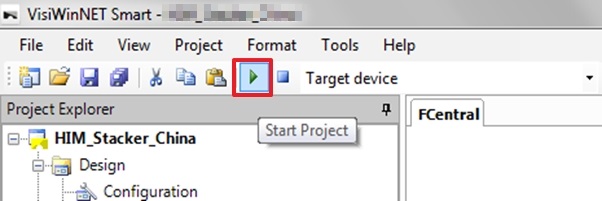

"Start Project" 아이콘을 클릭하면, HMI로 프로그램이 전송됩니다.





Lenze VisiWinNet 소프트웨어는 정품 License가 없으면 저장이 되지 않는 점을 주의하여 사용하시기 바랍니다.
