Lenze 8400 BaseLine - Wiring, Parameter, ErrorCodes

Lenze 8400 시리즈는 BaseLine / StateLine / HighLine / TopLine 네 가지 종류가 있습니다.

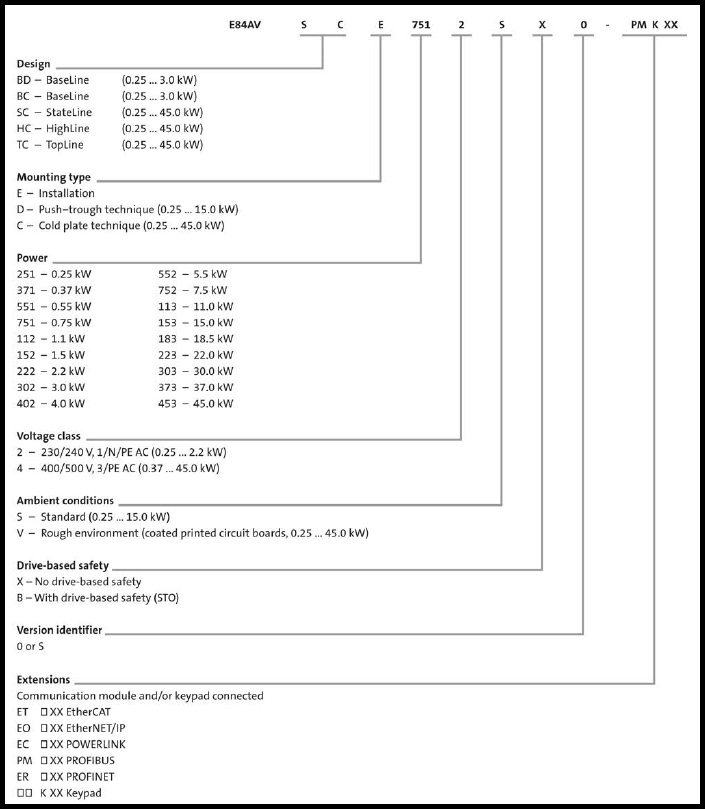

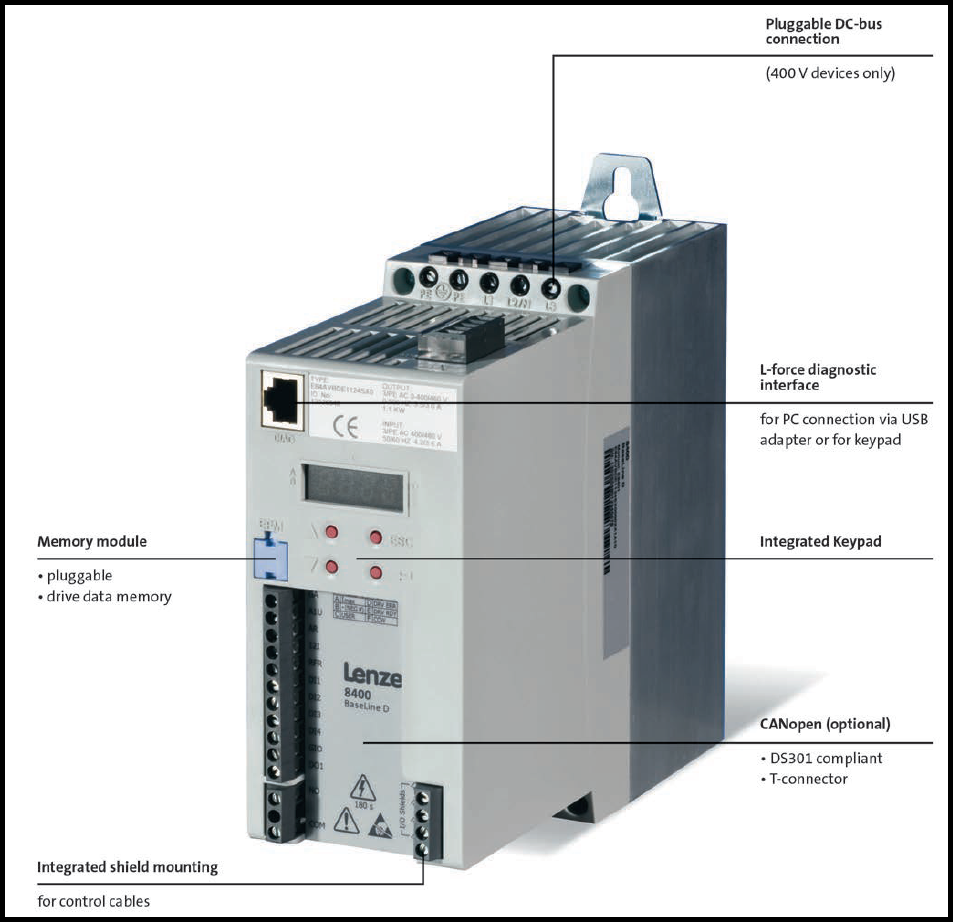

Lenze 8400 BaseLine은 모델명 E84AVBD 또는 E84AVBC 로 시작하는 제품입니다.









단상 230 V 제품은 0.25 kW에서 2.2 kW 까지 있습니다. (E84AVBDE2512SX0 ~ E84AVBDE2222SX0)

삼상 400 V 제품은 0.37 kW에서 3 kW 까지 있습니다. (E84AVBDE3714SX0 ~ E84AVBDE3024SX0)

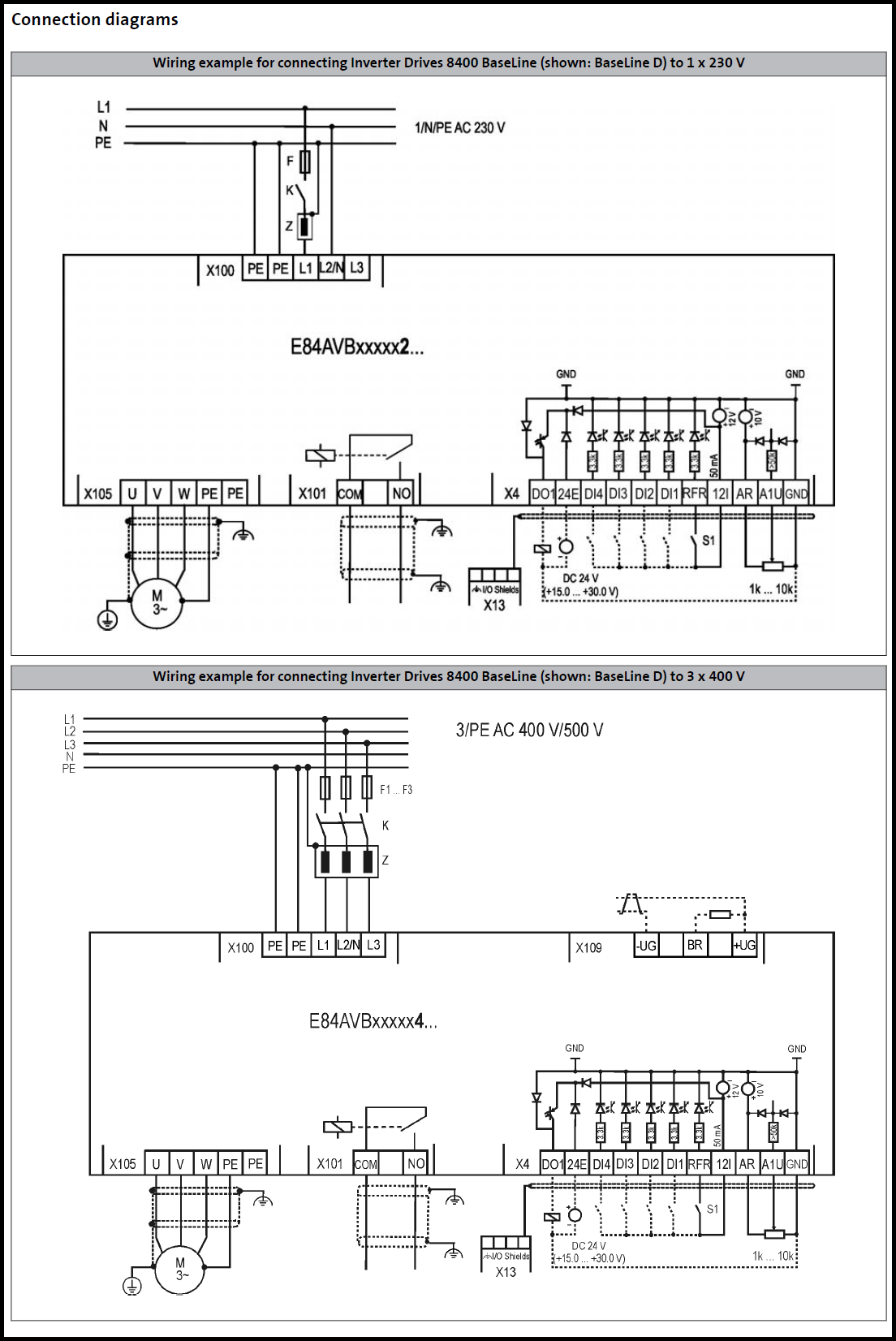

1. 8400 BaseLine wiring diagram

Lenze 8400 BaseLine 기본 결선도 자료입니다. 230 V 제품과 400 V 제품에 대한 자료입니다.



결선도에 대한 상세 자료는 아래 자료를 다운로드 받으시기 바랍니다.

wiring_E84AVBxE__8400 BaseLine C-D 0.25-3.0kW__v4-0__EN.pdf

0.86MB





2. Lenze 8400 BaseLine Parameter

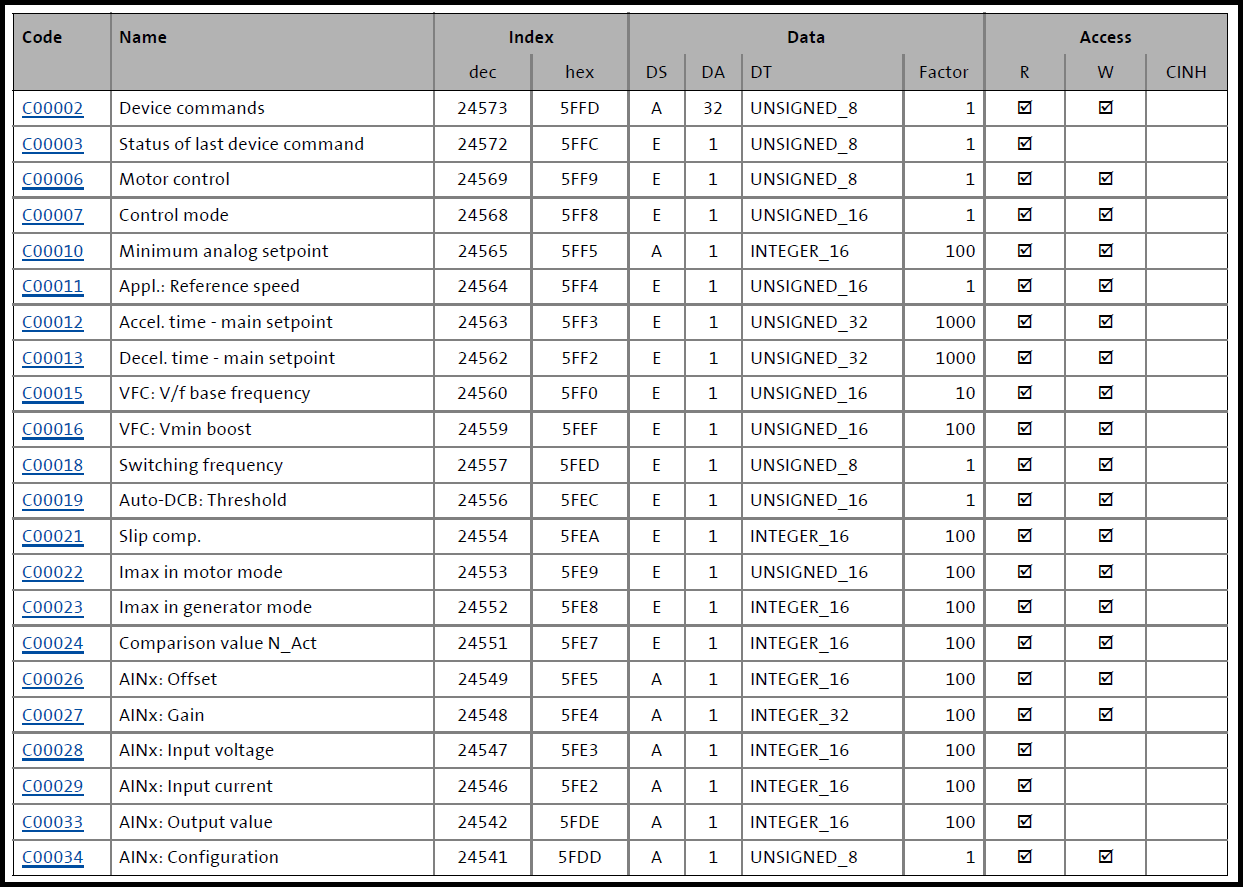

Lenze 8400 BaseLine 주요 파라미터 입니다.



파라미터에 대한 상세자료는 아래 파일을 참고하시기 바랍니다.

Parameter_E84AVBDE__8400 BaseLine D__v5-5__EN.pdf

0.26MB

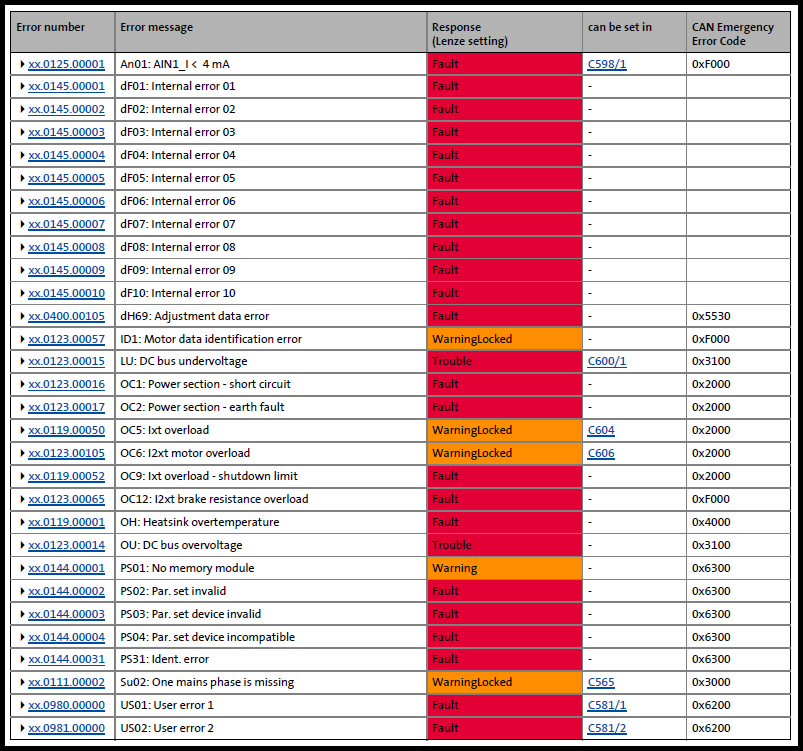

3. Lenze 8400 BaseLine ErrorCodes

Lenze 8400 BaseLine 에러 코드 목록입니다.



에러코드 원인 및 조치사항에 대한 자세한 내용은 아래 파일을 참고하시기 바랍니다.

ErrorCodes_E84AVBDE__8400 BaseLine D__v5-5__EN-2.pdf

0.10MB



4. 간편 설정방법

Lenze 8400 inverter BaseLine 간편 설정방법 입니다.

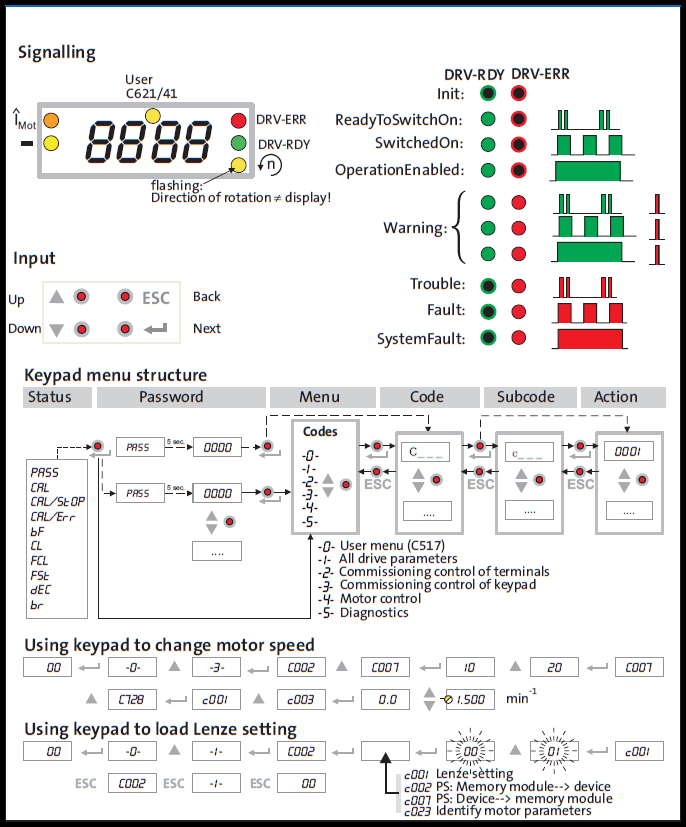

Lenze 8400 BaseLine Keypad 사용방법

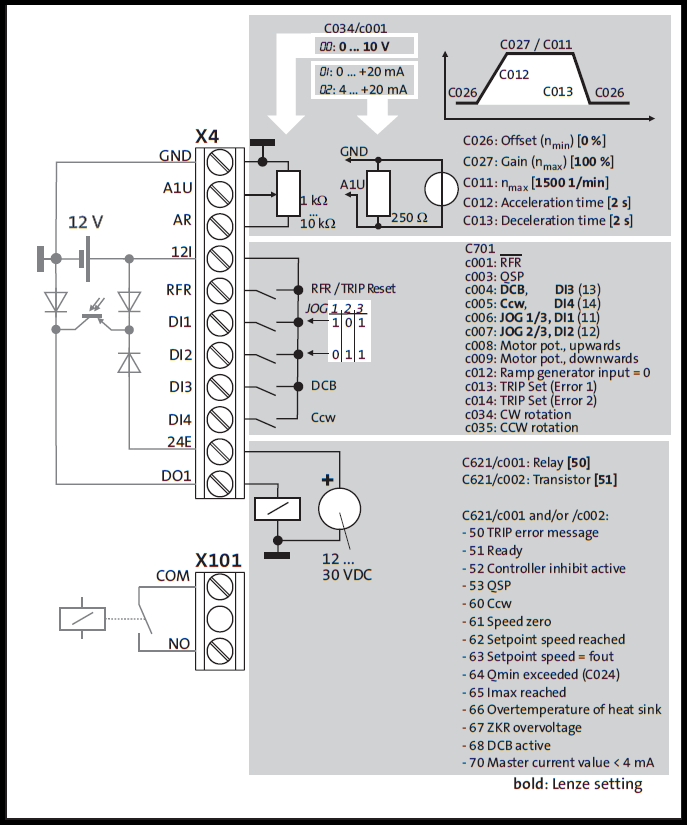

Lenze 8400 BaseLine Basic Terminal
