Lenze 8400 StateLine - Wiring, Parameter, ErrorCode

Lenze 8400 시리즈는 BaseLine / StateLine / HighLine / TopLine 네 가지 종류가 있습니다.

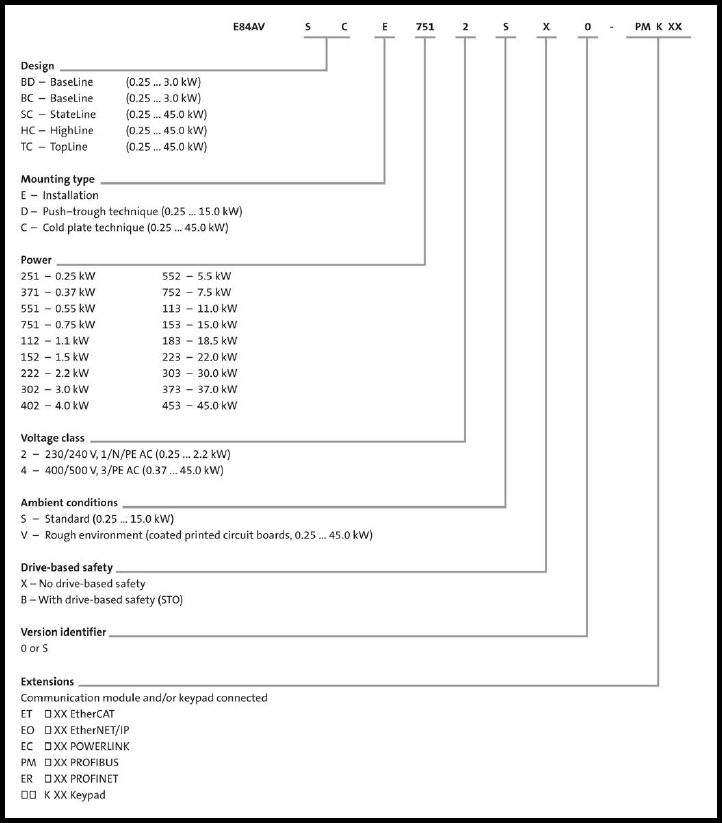

Lenze 8400 StateLine은 모델명 E84AVSC 로 시작하는 제품입니다.







단상 220 V 제품은 0.25 kW에서 2.2 kW 까지 있습니다. (E84AVSCE2512SX0 ~ E84AVSCD2222SX0)

삼상 380 V 제품은 0.37 kW에서 15 kW 까지 있습니다. (E84AVSCE3714SX0 ~ E84AVSCE1534SX0)

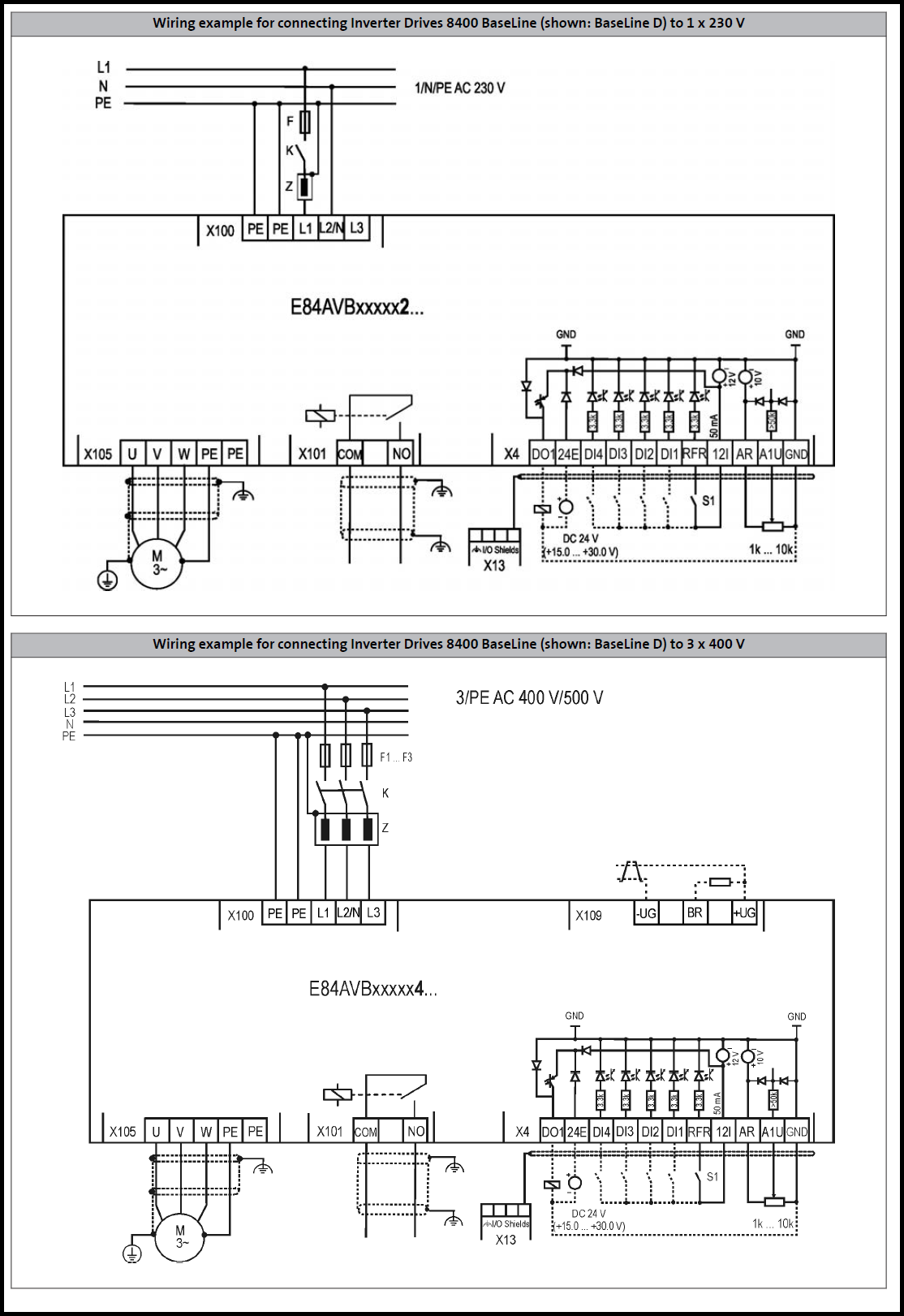

1. 8400 StateLine wiring diagram

Lenze 8400 StateLine 기본 결선도 자료입니다. 230 V 제품과 400 V 제품에 대한 자료입니다.



보다 자세한 결선도 자료는 아래 자료를 확인하시기 바랍니다.



wiring_E84AVxCx__8400 StateLine-HighLine-TopLine 0.25-45kW__v10-0__EN.pdf

1.71MB

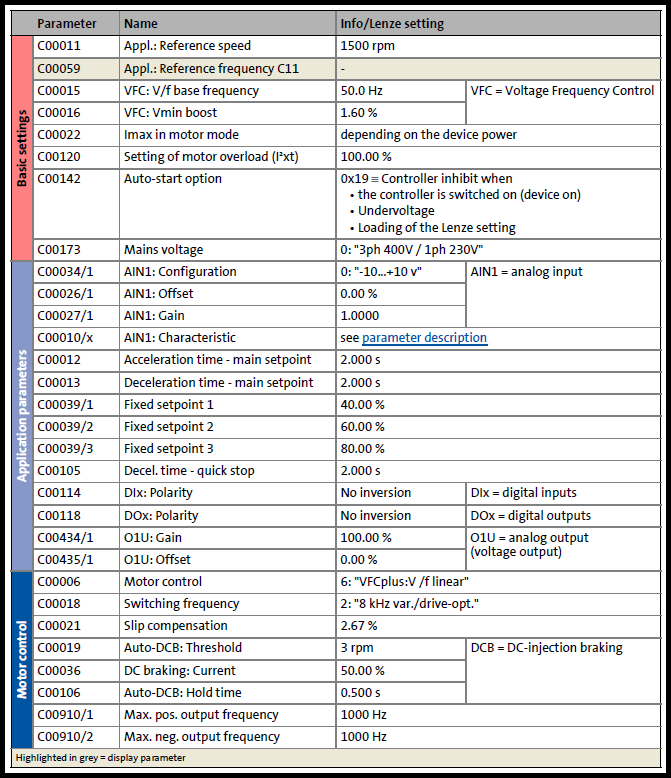

2. Lenze 8400 StateLine Parameter

Lenze 8400 StateLine 주요 파라미터 입니다.

파라미터에 대한 상세 자료는 아래 자료를 다운로드 받으시기 바랍니다.



parameter_E84AVSCx__8400 StateLine C manual__v14-0__EN.pdf

0.98MB

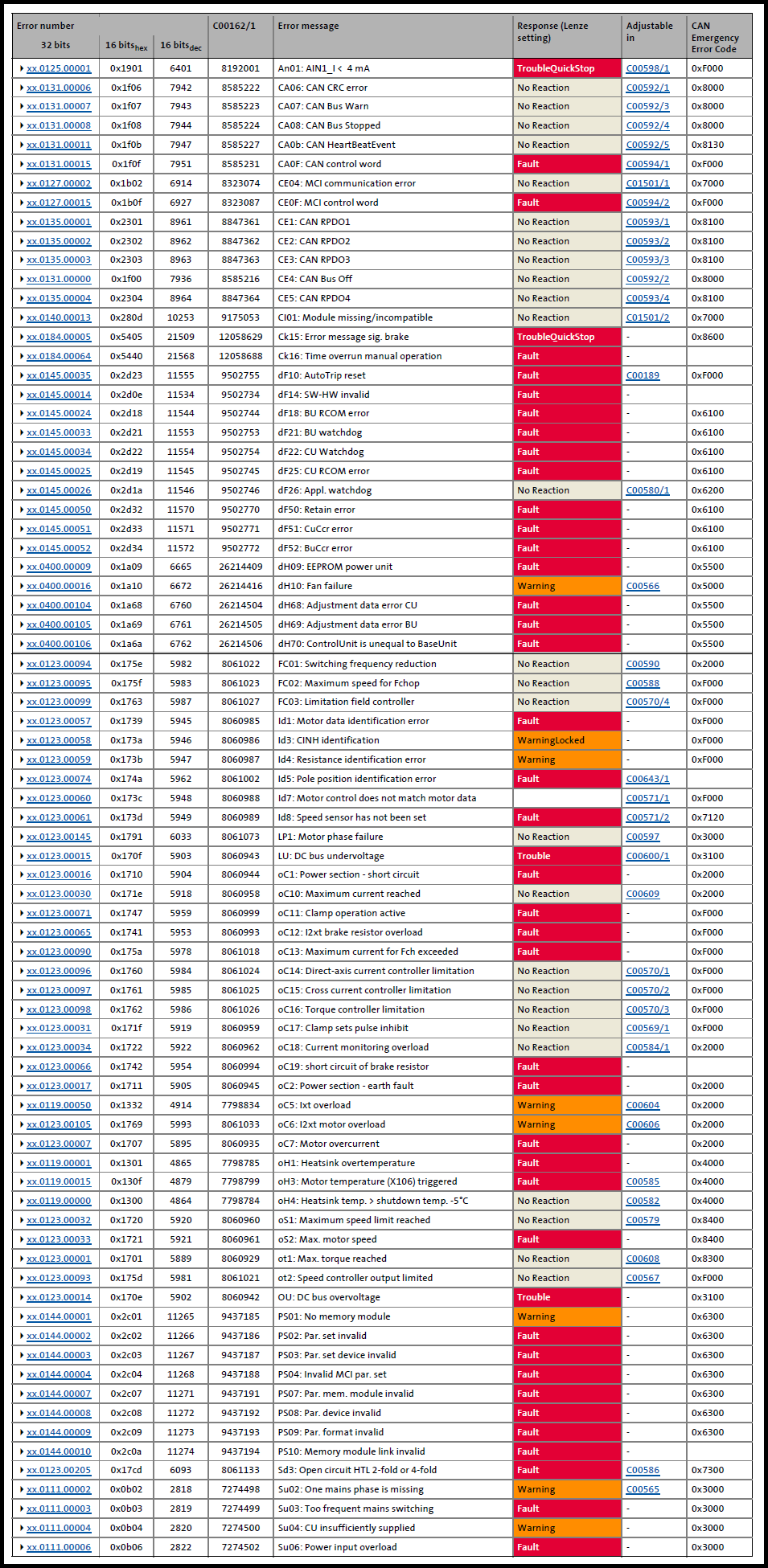

3. Lenze 8400 StateLine ErrorCodes

Lenze 8400 StateLine 에러 코드 목록입니다.



에러코드 원인 및 조치사항에 대해 자세히 알고자하면 아래 파일을 참고하시기 바랍니다.



ErrorCodes_E84AVSCx__8400 StateLine C__v1-2__EN.pdf

0.17MB







Lenze 8400 시리즈 다른 모델의 자료는 아래 링크를 참고해주시기 바랍니다.



Lenze 8400 TopLine 자료 보러가기





Lenze 8400 HighLine 자료 보러가기





Lenze 8400 BaseLine 자료 보러가기
