Lenze keypad X400 - How to use

by EasyOneDrive 2023. 5. 16.
반응형

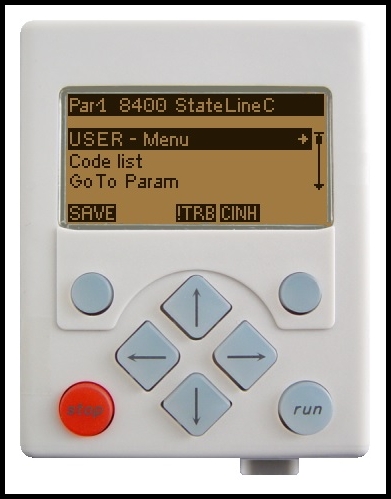

Lenze Keypad 사용방법 입니다.



아래 메뉴에 대한 사용법을 알려드리겠습니다.



  • User-Menu : PC용 소프트웨어(Easy starter, Engineer)에서 자주 사용하는 파라미터를 User-Menu로 설정
  • Code list : 파라미터가 번호순으로 하나씩 나타남
  • GoTo Param : 파라미터 번호를 입력하여 해당번지로 바로 이동
  • Logbook : 에러내역
  • Parameter Transfer : 파라미터를 키패드에 저장

키패드 기본정보 및 상태, 인버터 상태에 대한 정보는 아래 포스팅을 참고해주시기 바랍니다.

Lenze 키패드 기본정보, 상태표시, 인버터 LED 정보 보러가기





1. User-Menu & Code list (즐겨찾기 및 전체 파라미터 목록)

 메뉴 접근 : [] 버튼





② 파라미터 번지 변경 : [][]





③ 파라미터 접근 : 왼쪽 버튼 [EDIT]





④ 값 변경 : [] [] [] []      ⑤ 변경 후, 오른쪽 버튼 [OK]





⑥ 이전 메뉴로 : [←]





⑦ 저장 : 메뉴화면에서 오른쪽 버튼 [SAVE]





⑧ 저장여부 확인 : 실행은 오른쪽버튼 [OK]





2. GoTo Param (파라미터 변경)

메뉴 접근 : [] 버튼     ② 파라미터 접근 : [] [] [] []





③ 오른쪽버튼 [OK]. 취소는 [ESC].





파라미터 수정: 왼쪽 버튼 [EDIT]       값 변경 : [] [] [] []





변경 후, 오른쪽 버튼 [OK]





이전 메뉴로 : []





 저장 : 왼쪽 버튼 [SAVE]





⑨ 저장여부 확인 : 오른쪽버튼 [OK]





3. Logbook (에러내역)

메뉴 접근 : [] 버튼





② 내용확인 : 오른쪽버튼 [NEXT]





③ 다음에러 확인 : []





4. Parameter transfer (파라미터 저장, 전송)

파라미터를 키패드에 저장 : 왼쪽 [UP]





② 덮어쓰기 확인 : 왼쪽버튼 [ESC]





③ 키패드 파라미터를 인버터로 복사 : 오른쪽 [DOWN]





Inhibit 상태에서만 복사 가능 : [OK]





⑤ 키패드의 기존 데이터 삭제 : []





⑥ 삭제여부 확인 : 오른쪽버튼 [OK]



5. Manual operation (수동운전)

메뉴 접근 : [SET] 버튼





② 제어방식 변경 확인 : [OK] 버튼





③ 수동운전 속도설정 : 10 입력





구동시작 : run 버튼 (Stop램프 꺼짐)





구동정지 : Stop버튼 (램프 켜짐)





수동모드 빠져나가기 : [DISP]





수동메뉴 종료 확인 : [OK]





⑧ 초기화면 확인



6. Error Reset (에러 리셋)



에러내용 확인 후, [ESC] 버튼





② 초기화면에서 메뉴버튼





GoTo Param 선택 : [] 버튼





④ 파라미터 2입력, [OK] 버튼





019입력, [Edit] 버튼





1 On / Start선택, [OK] 버튼





[] 버튼 계속 눌러 빠져나옴.





[ESC] 눌러 빠져나옴.





⑨ 초기화면 확인
