How to use Lenze Software - Engineer

Lenze 서보드라이브 및 인버터 설정을 위한 소프트웨어 Engineer 에 대한 사용방법을 알려드리겠습니다.



Lenze Engineer 는 유료 소프트웨어로, 라이센스를 구매해야 사용할 수 있습니다.



다음은 Lenze Engineer를 이용한 파라미터 복사 방법 입니다.







1. 기기 연결

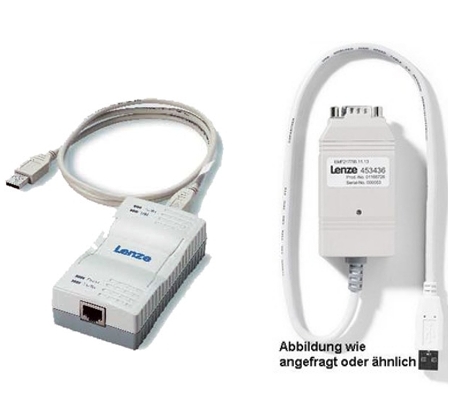

제품과 연결하기 위해서는 E94AZUS 또는 EMF2177IB 아답터 케이블이 필요합니다.











2. 새로 연결하기 (기기에서 데이터 불러오기)

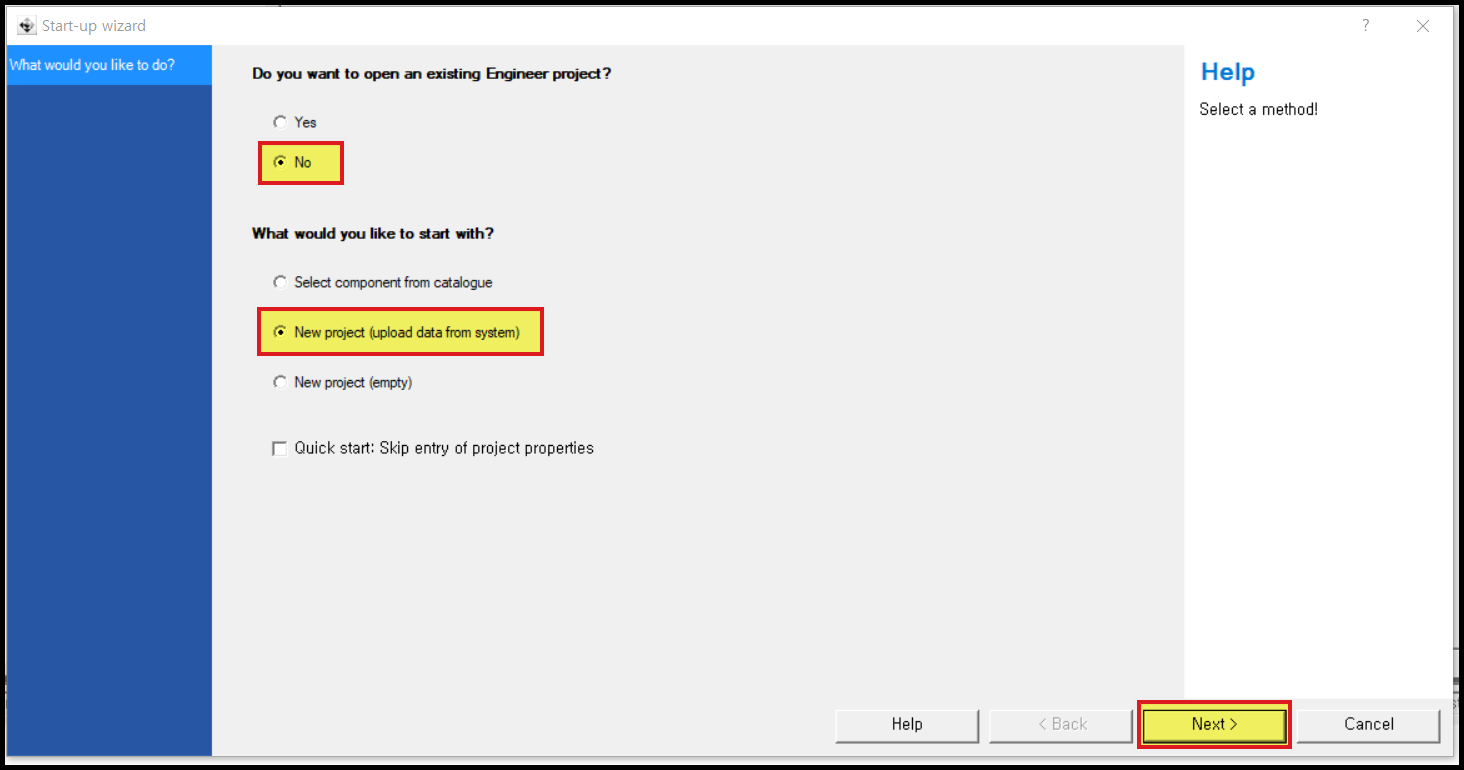

1) 프로젝트 여는 방법 선택

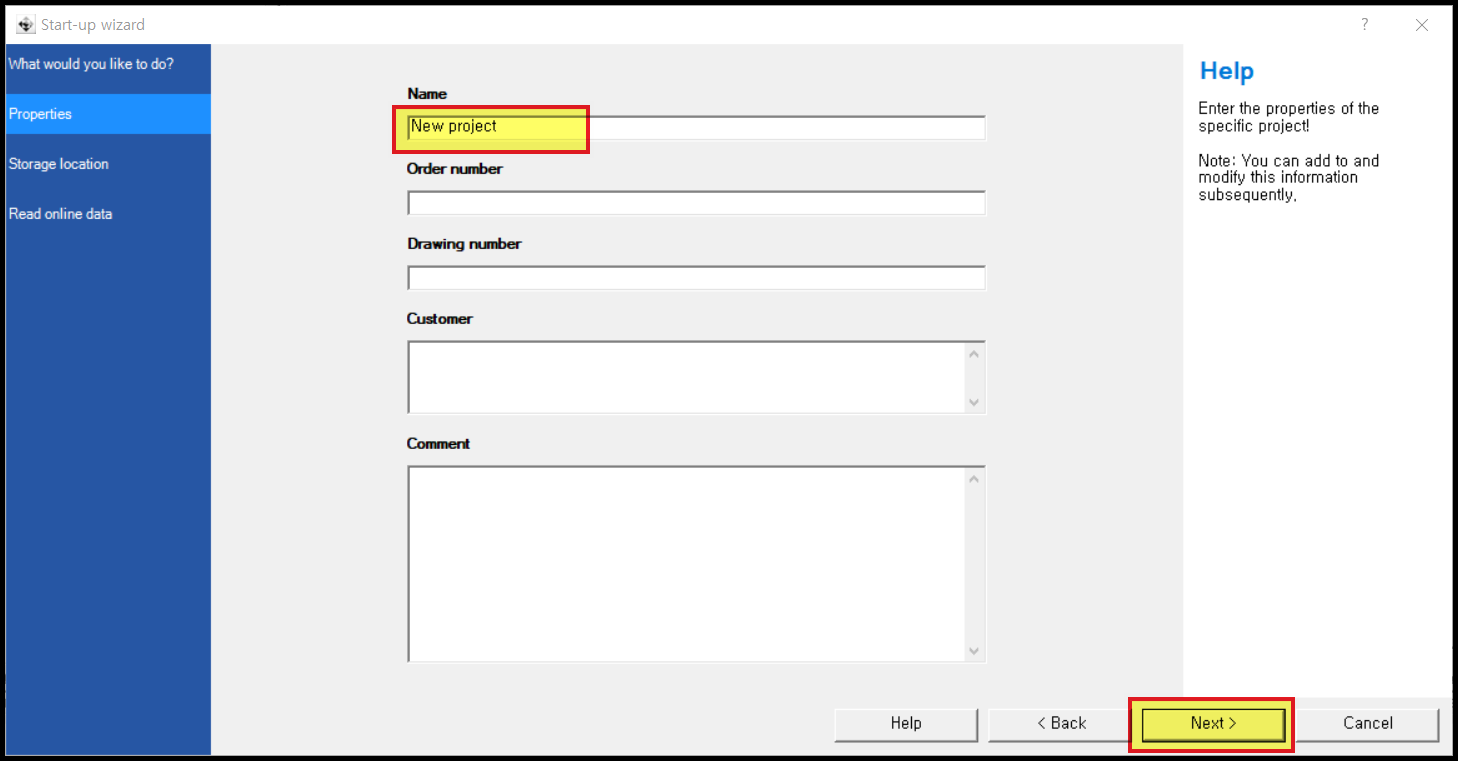

2) 프로젝트 이름 설정

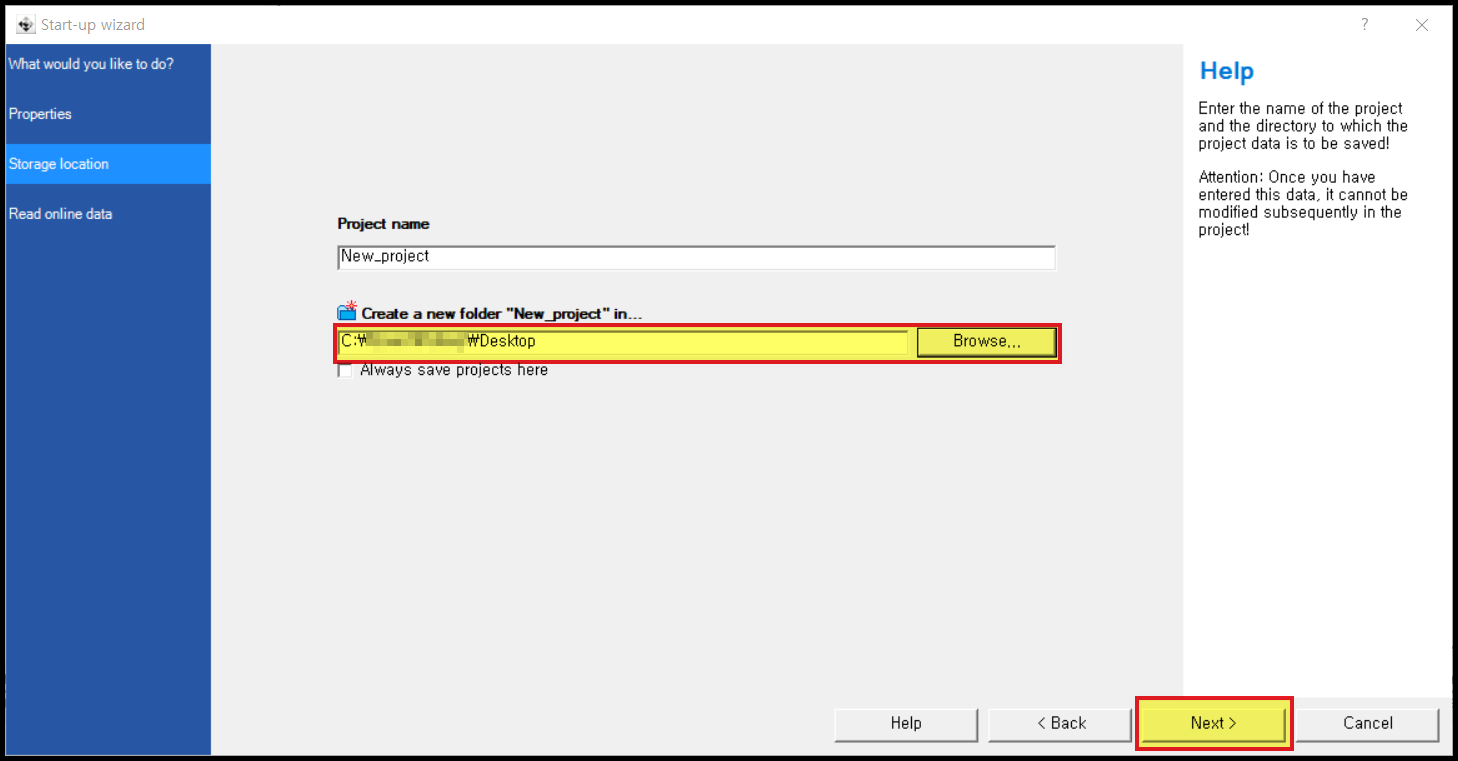

3) 프로젝트 저장 경로 설정







4) 연결방법 선택

E94AZUS 사용 시, [Diagnose Adapter] 선택한 다음 [Start Search] 를 클릭합니다.

기기가 나타나면 선택하고 [Complete]를 클릭합니다.

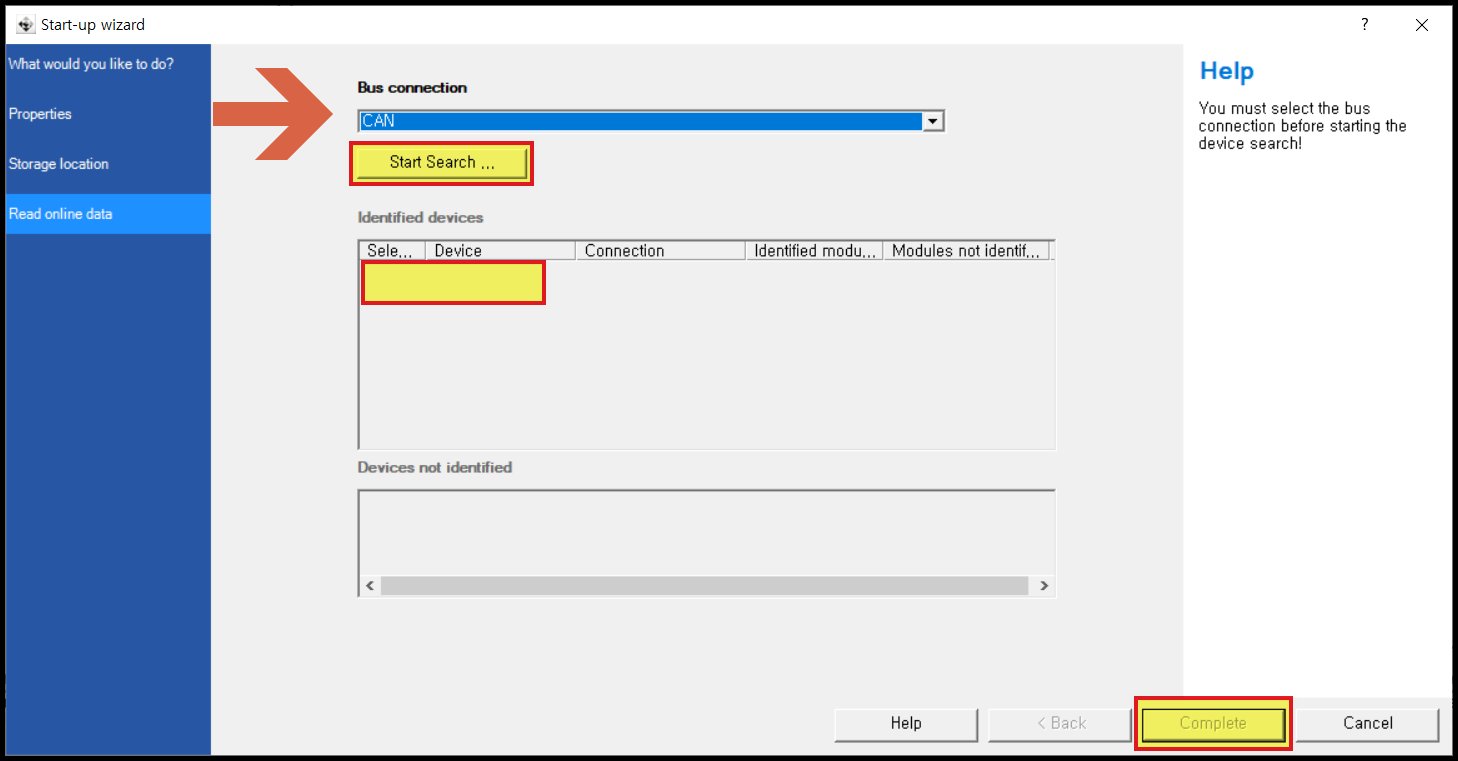

EMF2177IB 사용 시, [CAN] 선택한 다음 [Start Search] 를 클릭합니다.

기기가 나타나면 선택하고 [Complete]를 클릭합니다.

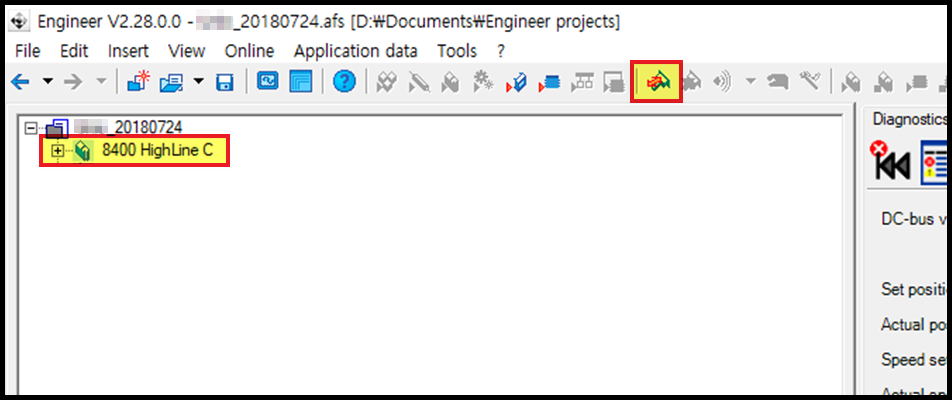

5) 온라인 상태

접속에 성공하여 데이터가 불러와지면 위와 같이 노란색으로 표시되며 온라인 상태가 됩니다.









3. 기존 프로젝트 열기 및 다운로드

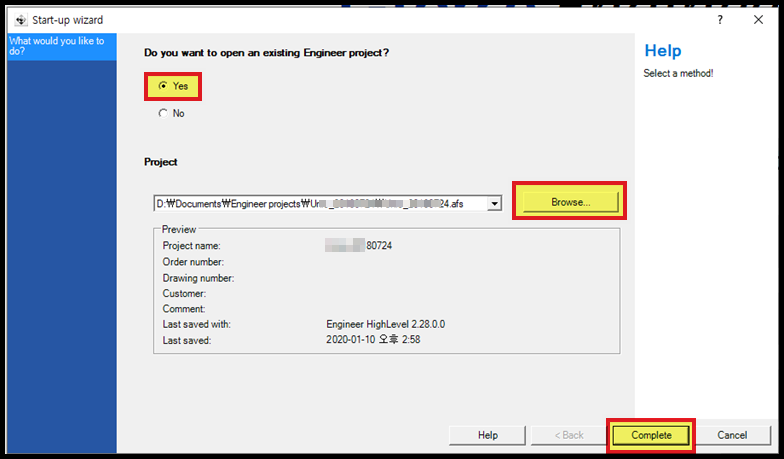

1) 기존 프로젝트 파일 불러오기

위와 같이 선택을 하여 기존 프로젝트 파일을 불러오고 [Complete] 를 클릭합니다.









2) 온라인 상태로 변경

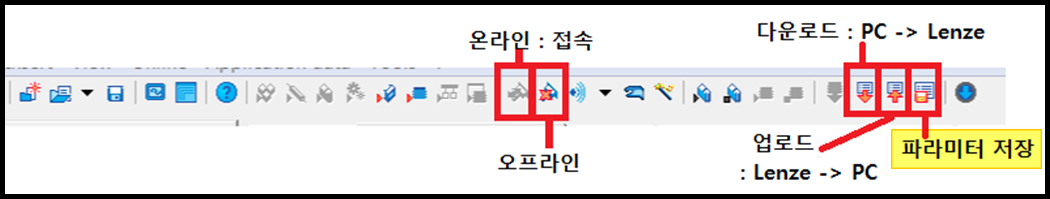

온라인 버튼을 클릭하여 기기에 접속합니다.







3) 기기가 다른 경우

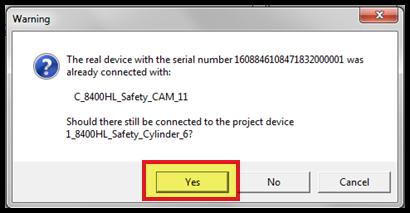

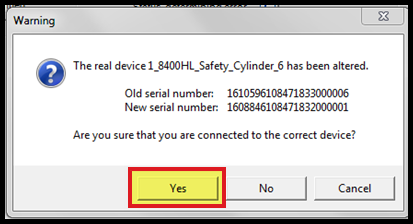

만약 저장된 파일과 연결된 기기 정보가 다르면 이와 같이 경고창이 나타납니다. 둘 다 [Yes] 를 클릭합니다.

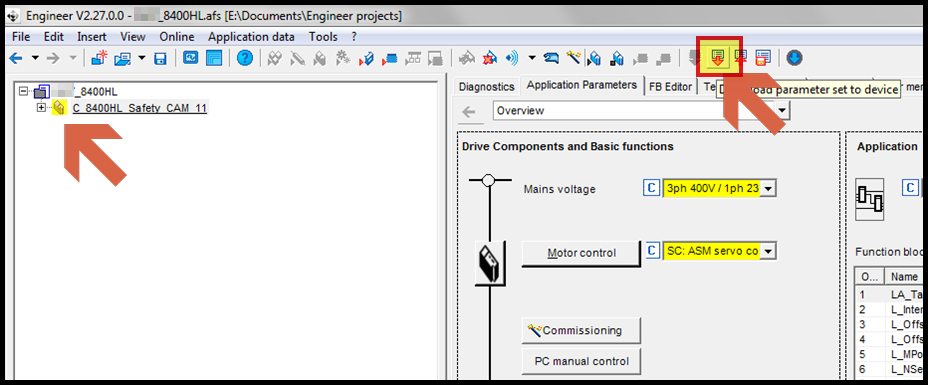

4) 온라인 상태 확인 및 다운로드

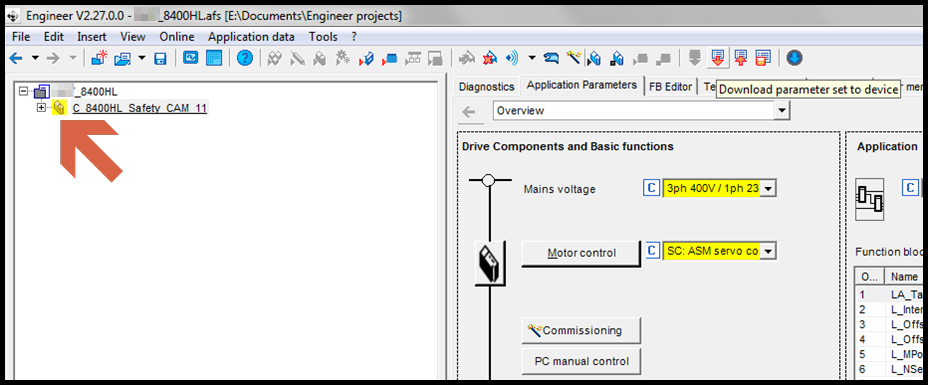

온라인 상태가 되면 기기가 노란색으로 변경됩니다.

연결된 기기로 파라미터를 다운로드 하려면 우측 위쪽의 다운로드 아이콘을 클릭합니다.

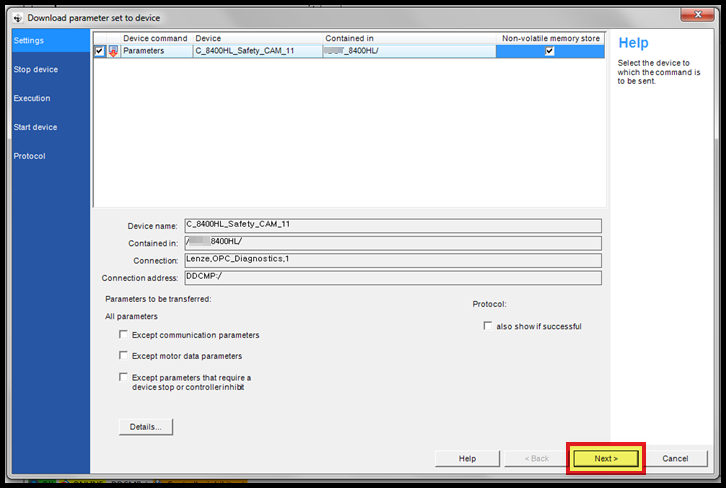

5) 다운로드 창

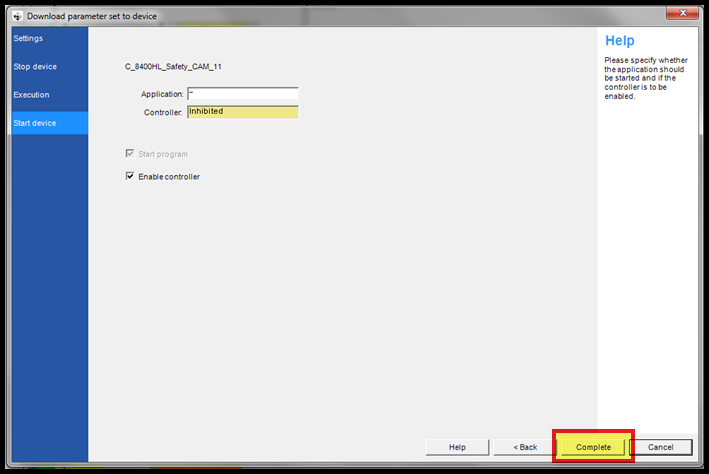

6) 다운로드 완료

다운로드가 완료되면 [Complete] 를 클릭합니다.

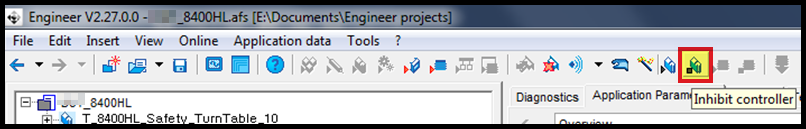

7) 프로그램 실행

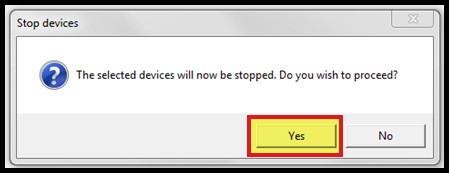

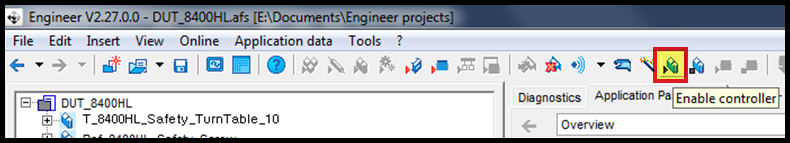

혹시 다운로드 후에 설비가 구동되지 않는다면, 기기를 정지했다가 다시 시작하도록 해당 아이콘을 클릭합니다.









4. 파라미터 변경

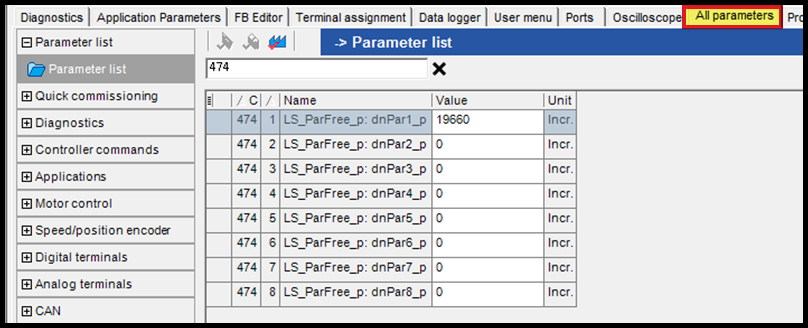

[All parameter] 탭을 클릭하면 모든 파라미터에 접근이 가능합니다.









파라미터 변경을 한 다음에는 저장 아이콘을 클릭하여 변경합니다.
