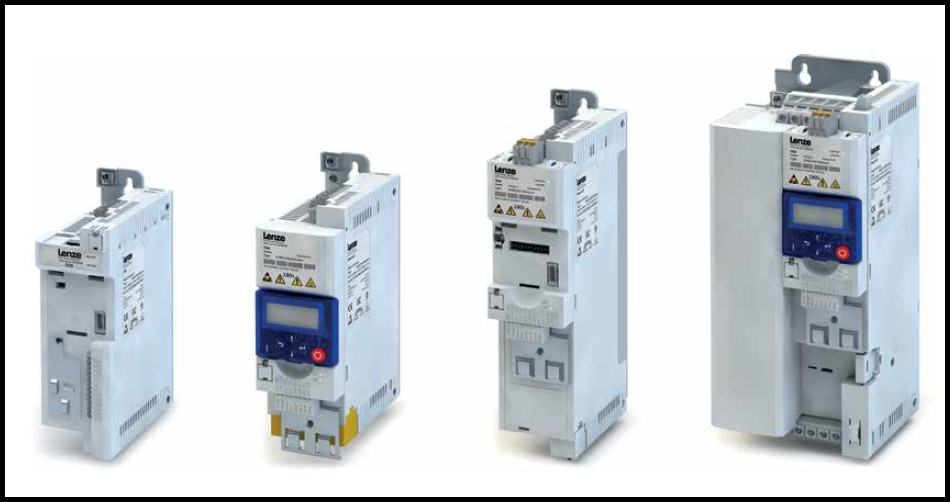

Lenze inverter i510 / i550 시리즈에 대한 자료입니다.
i510 시리즈는 주파수 제어 인버터로 0.25 ~ 15 kW 용량의 제품입니다.
i550 시리즈는 벡터제어 인버터로 0.25 ~ 132 kW 용량의 제품입니다.
1. Lenze i510 / i550 wiring diagram

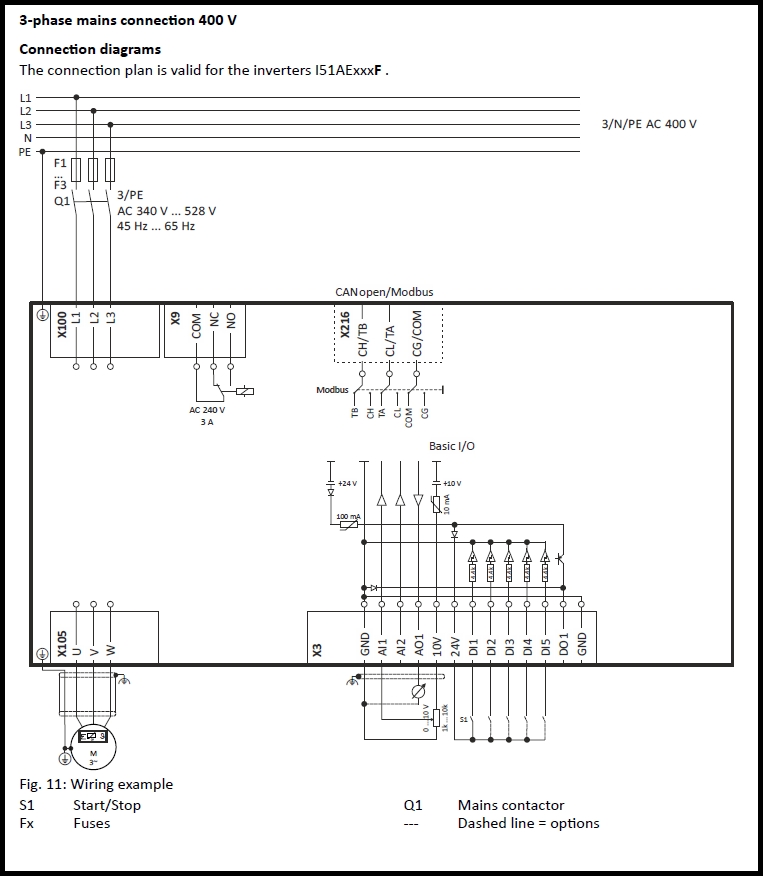

1) i510 3-phase 400 V wiring diagram
Lenze i510 시리즈 400 V 용 제품의 결선도 입니다.
Digital input 5개, Digital Output 1개, Analog input 2개, Analog output 1개로 구성되어 있습니다.
보다 상세한 결선도 자료는 아래 링크를 참고하시기 바랍니다.

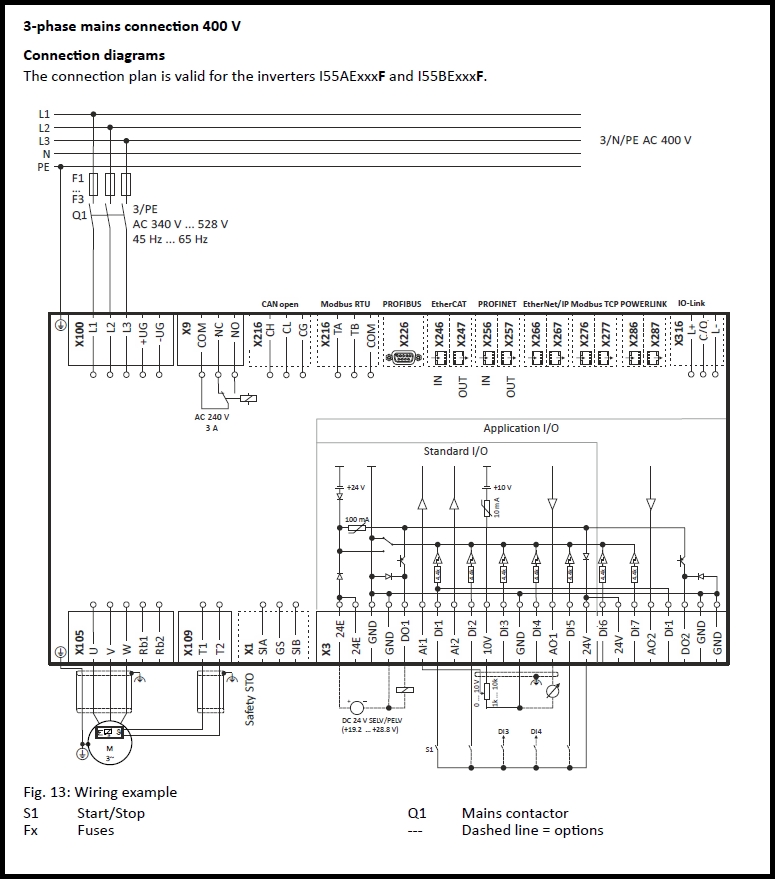

2) i550 3-phase 400 V wiring diagram
Lenze i550 시리즈 400 V 용 제품의 결선도 입니다.
Digital input 7개, Digital Output 2개, Analog input 2개, Analog output 2개로 구성되어 있습니다.
보다 자세한 결선도 관련 데이터는 아래 자료를 참고하시기 바랍니다.
2. Lenze i510 / i550 parameter
| 번호 | 명칭 | 설명 |
| P210.00 | Minimum frequency | 최저속도 |
| P211.00 | Maximum frequency | 최고속도 |
| P220.00 | Acceleration time 1 | 가속시간 (P210 기준) |
| P221.00 | Deceleration time 1 | 감속시간 (P210 기준) |
| P225.00 | Quick stop decel.time | Quick stop 감속시간 |
| P320.04 | Motor : Rated speed | 모터 정격속도 |
| P320.06 | Motor : Rated power | 모터 용량 |
| P320.08 | Motor : Cosine phi | 모터 역률 |
| P323.00 | Motor : Rated current | 모터 정격전류 |
| P324.00 | Max current | 전류제한 |
| P420.01 | Digital outputs function : Relay | 릴레이출력기능 |
| P430.02 | Analog input 1 : Min. frequency | 아날로그 최저속도 |
| P430.03 | Analog input 1 : Max. frequency | 아날로그 최고속도 |
| P430.07 | Analog input 1 : Dead band | 아날로그 0 영역 |
| P450.01 | Frequency setpoint presets 1 | 지정속도 1 |
| P450.02 | Frequency setpoint presets 2 | 지정속도 2 |
| P450.03 | Frequency setpoint presets 3 | 지정속도 3 |
주파수 제어 인버터 i510, 벡터제어 인버터 i550의 주요 파라미터 입니다.
전체 파라미터 목록은 아래 자료를 참고하시기 바랍니다.
i510 파라미터 목록입니다.
i550 파라미터 목록입니다.
3. Lenze i510 / i550 error codes
| 번호 | 코드 | 메시지 | 내용 및 조치사항 |
| 6657 | Ab01 | Axis bus timeout | 인버터끼리 통신(Axis bus) 에러 >> 케이블 점검, 통신관련 파라미터 점검 |
| 7944 | CA08 | Can Bus Stopped | CAN 통신 에러 è 케이블 점검, 파라미터 점검 |
| 6914 | CE04 | MCI communication error | 통신모듈 에러 è 통신 케이블 점검, 통신모듈 교체 |
| 21505 21506 |
Ck01 Ck02 |
Pos. HW limit switch Neg. HW limit switch |
정방향 리미트스위치 감지 역방향 리미트스위치 감지 >> 설비위치 확인, 리미트스위치 결선 점검 |
| 21511 21512 |
Ck03 Ck04 |
Pos. SW limit switch Neg. SW limit switch |
정방향 소프트웨어리미트 감지 역방향 소프트웨어리미트 감지 >> 설비위치 확인, 소프트웨어리미트 파라미터 확인 |
| 21657 | Ck05 | Error following error 1 | 위치편차 è 설비부하 점검, 모터설정 파라미터 확인 |
| 21660 | Ck08 | Home position unknown | 홈위치 설정이 안됨 è 홈 설정 (Reference travel) |
| 21519 | Ck14 | Target position beyond SW limit | 목표위치가 소프트웨어리미트 위치를 벗어남 >> 목표위치 조절, 소프트웨어리미트 파라미터 확인 |
| 6033 | LP1 | Motor phase failure | 모터 단상 >> 모터 상간저항 점검, 절연저항 점검, 케이블 교체 |
| 5903 | LU | DC bus undervoltage | 인버터 DC 저전압 >> 메인전원/케이블, 스위치 점검 ※인버터 전원 off 시에도 발생할 수 있음. |
| 5904 | oC1 | Power section-short circuit | 인버터 전원부 소손 >> 기기 교체 |
| 5905 | oC2 | Power section-earth fault | 인버터 전원부 접지불량 >> 접지 점검 |
| 4914 5993 |
oC5 oC6 |
Ixt overload I2xt overload |
인버터 이용도 경고 (누적부하 에러) >> 가속도, 가속시간, 최고속도, 구동시간 등 설정 검토 >> 인버터 용량 재검토 |
| 5895 5959 |
oC7 oC11 oC13 |
Motor overcurrent Clamp operation active Maximum current for Fch exceed |
과전류(과부하) >> 모터 결선(U,V,W), 상간저항 점검 >> 설비 부하 점검 >> 브레이크 동작 확인 >> 가속도, 가속시간, 최고속도, 구동시간 등 설정 검토 |
| 5953 | oC12 | I2xt brake resistor overload | 제동저항기 과부하 >> 제동저항 저항 점검, 결선 점검 |
| 4865 | oH1 | Heatsink overtemperature | 인버터 방열판 과열 >> 인버터 냉각팬 동작 확인 |
| 4879 | oH3 | Motor temperature (X106) trigger | 모터 과열센서 감지 >> 결선점검(X106), 파라미터 확인 |
| 4867 4885 |
oH9 oH12 |
Motor overtemperature resolver Motor overtemperature MultiEnc |
리졸버모터 과열센서 감지 엔코더모터 과열센서 감지 >> 과열센서 결선점검, 파라미터 확인 |
| 5921 | oS2 | Max. motor speed | 모터 제한속도 도달 |
| 5902 | OU | DC bus voltage | 인버터 DC 과전압 >> 메인전원/케이블, 파라미터 점검 |
| 5912 6093 5915 |
Sd2 Sd3 Sd4 |
Resolver open circuit Feedback system open circuit MultiEncoder open circuit |
리졸버 오픈 엔코더 오픈 엔코더 오픈 >> 리졸버/엔코더 케이블 점검, |
주파수 제어 인버터 i510, 벡터제어 인버터 i550의 주요 에러코드 목록입니다.
보다 자세한 에러코드 자료는 아래 링크를 참고하시기 바랍니다.
i510 에러코드 자료입니다.
i550 에러코드 자료입니다.
