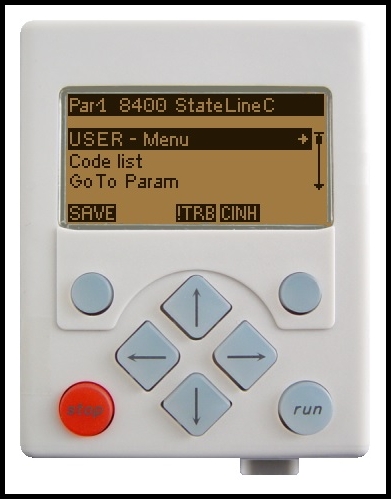

Lenze Keypad 사용방법 입니다.
아래 메뉴에 대한 사용법을 알려드리겠습니다.
- User-Menu : PC용 소프트웨어(Easy starter, Engineer)에서 자주 사용하는 파라미터를 User-Menu로 설정
- Code list : 파라미터가 번호순으로 하나씩 나타남
- GoTo Param : 파라미터 번호를 입력하여 해당번지로 바로 이동
- Logbook : 에러내역
- Parameter Transfer : 파라미터를 키패드에 저장
키패드 기본정보 및 상태, 인버터 상태에 대한 정보는 아래 포스팅을 참고해주시기 바랍니다.
1. User-Menu & Code list (즐겨찾기 및 전체 파라미터 목록)
① 메뉴 접근 : [→] 버튼
② 파라미터 번지 변경 : [↑][↓]
③ 파라미터 접근 : 왼쪽 버튼 [EDIT]
④ 값 변경 : [→] [←] [↑] [↓] ⑤ 변경 후, 오른쪽 버튼 [OK]
⑥ 이전 메뉴로 : [←]
⑦ 저장 : 메뉴화면에서 오른쪽 버튼 [SAVE]
⑧ 저장여부 확인 : 실행은 오른쪽버튼 [OK]
2. GoTo Param (파라미터 변경)
① 메뉴 접근 : [→] 버튼 ② 파라미터 접근 : [→] [←] [↑] [↓]
③ 오른쪽버튼 [OK]. 취소는 [ESC].
④ 파라미터 수정: 왼쪽 버튼 [EDIT] ⑤ 값 변경 : [→] [←] [↑] [↓]
⑥ 변경 후, 오른쪽 버튼 [OK]
⑦ 이전 메뉴로 : [←]
⑧ 저장 : 왼쪽 버튼 [SAVE]
⑨ 저장여부 확인 : 오른쪽버튼 [OK]
3. Logbook (에러내역)
① 메뉴 접근 : [→] 버튼
② 내용확인 : 오른쪽버튼 [NEXT]
③ 다음에러 확인 : [↓]
4. Parameter transfer (파라미터 저장, 전송)
① 파라미터를 키패드에 저장 : 왼쪽 [UP]
② 덮어쓰기 확인 : 왼쪽버튼 [ESC]
③ 키패드 파라미터를 인버터로 복사 : 오른쪽 [DOWN]
④ Inhibit 상태에서만 복사 가능 : [OK]
⑤ 키패드의 기존 데이터 삭제 : [→]
⑥ 삭제여부 확인 : 오른쪽버튼 [OK]
5. Manual operation (수동운전)
① 메뉴 접근 : [SET] 버튼
② 제어방식 변경 확인 : [OK] 버튼
③ 수동운전 속도설정 : 10 입력
④ 구동시작 : run 버튼 (Stop램프 꺼짐)
⑤ 구동정지 : Stop버튼 (램프 켜짐)
⑥ 수동모드 빠져나가기 : [DISP]
⑦ 수동메뉴 종료 확인 : [OK]
⑧ 초기화면 확인
6. Error Reset (에러 리셋)
① 에러내용 확인 후, [ESC] 버튼
② 초기화면에서 메뉴버튼
③ GoTo Param 선택 : [→] 버튼
④ 파라미터 “2” 입력, [OK] 버튼
⑤ “019” 입력, [Edit] 버튼
⑥ “1 On / Start” 선택, [OK] 버튼
⑦ [←] 버튼 계속 눌러 빠져나옴.
⑧ [ESC] 눌러 빠져나옴.
⑨ 초기화면 확인
